Seismische Vorauserkundung im Tunnelbau

Vorausschauen – Sicherer bauen! TSP sendet seismische Wellen in das Gebirge und erfasst und wertet die Anteile aus, die aufgrund von Änderungen der elastischen Eigenschaften des Gebirges in Verbindung mit Diskontinuitäten reflektiert werden.

TSP – das weltweit erfolgreichste seismische Vorhersagesystem – vereint die mehr als 25-jährige Erfahrung und eine kontinuierliche Innovationskraft, um Tunnelbauer dabei zu unterstützen, ihre geologischen Risiken während des Baus zu erkennen.

TSP ist speziell für den Untertagebau entwickelt und seine herausragenden Vorteile helfen Ihnen, Ihren Projektzielen stets einen Schritt im Voraus zu sein.

Wir freuen uns, Ihr Projekt auszuführen

In Zusammenarbeit mit unseren Technologie-Partnern und internen Spezialisten bieten wir Ihnen massgeschneiderte Lösungen und Geräte auf dem neuesten Stand der Technik.

Kontaktieren Sie uns

Downloads

25+ Jahre Erfahrung in allen Gebirgsbereichen
250+ Systeme in 30 Ländern und 4 Kontinenten
7.000+ km Tunnelvorauserkundung in 1.000+ Projekten

Die hochentwickelte 3-D-Datenverarbeitung und -Visualisierung liefert automatisierte, präzise und umfassende Informationen.
Zeitnahe Ergebnisse liefern eine Vorhersage innerhalb weniger Stunden, wenn geeignete Maßnahmen ergriffen werden müssen.
Zuverlässige und genaue Vorhersagen wurden bereits in mehr als 2.000 Tunnelprojekten unter verschiedenen geologischen Bedingungen getroffen.
Das TSP System verfügt über eine sehr hohe Baustellentauglichkeit bei minimaler Störanfälligkeit.

Sie reduzieren Ihre Sondierbohrungen
Sie verkleinern Ihre Stillstandzeiten auf ein Mindestmass
Sie sparen kostspielige zeitgebundene Baustellenausgaben
Sie erhöhen die Sicherheit auf Ihrer Baustelle

* TSP gewährleistet kontinuierlichen Vortrieb und reduziert Unterbrüche

Gefährliche Schwächezonen (z.B. Verwerfungen, Scher- und Kluftzonen)
Wasserführende Zonen
Hohlräume
Änderungen physikalischer Gesteinsparameter

Erkundungsreichweite von etwa 150 m voraus der Ortsbrust
Räumliche Auflösung von 1 - 5 m
Positionsgenauigkeit von 1 - 5 % der Zieldistanz
Messzeit <1.5 Stunden
Ergebnisse in <3 Stunden auf der Baustelle

TSP 603 wireless

Die All-in-One-Lösung kombiniert die bewährte Methode mit modernster Technologie

TSP 603 wireless ist eine Technologie der nächsten Generation, die die Nachfolge der weltweit erfolgreichsten Familie von Systemen zur seismischen Vorauserkundung im Tunnelbau antritt. Es kombiniert die Vorteile seiner Vorgänger mit modernster Technologie und bringt Sie der digitalen Transformation im Untertagebau einen Schritt näher.

Dies sind die Highlights:

Leichtes "Ready-to-Use"-System
Drahtlose Verbindung zu allen Komponenten
Hochgenaue Synchronisierung (< 20 μs)
Autonomes Wi-Fi-Netzwerk
Einfache Installation innerhalb von 30 Min
Einfache Bedienung durch Baustellenpersonal
Einsetzbar in Drill & Blast und TBM
Messzeit
- <60 min. bei Einzelschussaufzeichnung
- <15 min. bei Mehrfachschussaufzeichnung
Bestens geeignet für TBM-Integration
Optional mit Impact Hammer Einsatz
Speziell entwickelt für periodische und kontinuierliche Datenerfassung

Hier können Sie die TSP 603 wireless Broschüre herunterladen

TSP Impact

TSP Impact ist eine leistungsstarke mechanische Schlagquelle zur schnellen und kontinuierlichen seismischen Datenerfassung und die ultimative Erweiterung des TSP 603 wireless. Die Kombination dieser beiden technischen Errungenschaften macht Ihr TBM-Tunnelbau noch effizienter und sicherer.

Wie funktioniert TSP Impact in Ihrer TBM?

Der pneumatische Schlaghammer wird vorzugsweise auf einer Konsole hinter dem Schneidkopf montiert.
Er benötigt die Druckluftversorgung (7 bar) und den Strom der TBM.
Nach jedem Schlag, wenn die TBM stillsteht, streckt er sich selbstständig durch eine Öffnung im Schild radial gegen das Gestein.
Sofort beginnt das Schlagen von 5-10 Schüssen und dauert nur 1-2 Minuten.
Die Steuerung des Hammers erfolgt vollständig über die Steuerbox oder drahtlos über das Tablet.
Das Verfahren des Hammers Stretch-Shot-Relax wird nach jedem Schlag und an einer anderen Station durchgeführt.
Mit den Daten von min. 20 Schlagpositionen wird eine Analyse und geologische Prognose erstellt.

Hier können Sie die TSP Impact Broschüre herunterladen

Amberg TSP Ease

Die einfach zu bedienende Software

Die KI- und Cloud-gestützte Software unterstützt die digitale Transformation des Tunnelbaus.

Amberg TSP Ease Acquisition (vor Ort)

Datenerfassung durch vollständige Assistentensteuerung
Prüfen der Rohdatenqualität durch KI-Leistung
Einfache Bearbeitung der Geometrie
Daten in die Cloud hochladen

Amberg TSP Ease Processing (vor Ort / im Büro)

Abrufen der Rohdaten aus der Cloud oder Datei
Einfaches und benutzergeführtes Verarbeiten der Daten
Resultate innerhalb von 2-3 Stunden
Berechnen Sie geomechanische Parameter: P-, S-Wellen-Geschwindigkeiten, Poisson-, Young's-, Scher- und Volumenmodulen
Exportieren Sie gerenderte Objekte in ein BIM-fähiges obj-, pts- oder csv-Dateiformat

Laden Sie Amberg TSP Ease hier herunter (benötigt Login)

Andere Produkte

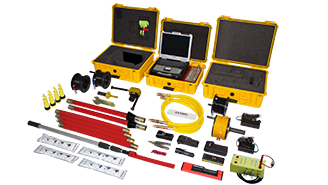

TSP 303 Plus

Das TSP 303 Plus wird als einfach zu bedienendes Gerät und benutzerfreundliche Software zur Datenerfassung, -verarbeitung und -auswertung geliefert. Dieses bewährte System, ist der Vorgänger des TSP 603 wireless und das System, dass als Erstes in 3D auswertete.

"Ready-to-use" - System
Einfache Installation innerhalb von 30 min
Einfache Bedienung durch geschulte Techniker vor Ort
Geologische Vorhersage innerhalb von 3 Stunden
