Amberg Navigator




Immer komplexere Anforderungen an Bauvorhaben und enorme Investitionen stehen einem stetig steigenden Preis- und Termindruck gegenüber.

Daher sind effiziente, kostengünstige Vermessungslösungen gefragt, die Präzision und Sicherheit nicht gefährden. Die Ausrüstung muss optimal auf das jeweilige Bauvorhaben zugeschnitten und für die Vortriebsmannschaft vor Ort nutzbar sein.

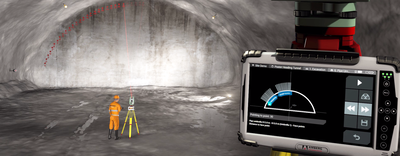

Mit dem Amberg Navigator können Sie wählen, welche Arbeitsschritte Sie für die Vortriebs- und Ausbruchssteuerung sowie die Vermessung der Innenschale benötigen.

Tunnelbaukontrolle live vom Hagerbach NXT 50 Festival

Interessiert an der Amberg Tunnellösung?

Philippe Matter freut sich auf ein Gespräch mit Ihnen. Nehmen Sie Kontakt auf! Oder laden Sie die Software mit einer Demolizenz herunter und legen Sie los!

Kontaktieren Sie uns

Downloads

Vorteile

Amberg Technologies – Vermessung – Geomatik – Digitale Infrastruktur – Bahntechnik – Amberg Rail – Gleisvermessung – Gleisinspektion – Gleisdokumentation – Gleisgeometrie EN 13848 – Railway Track Survey – Railway Track As-Built – Railway Track Measurement – Track Measurement Trolley – Railway Track Alignment – Track Defects – Track Documentation – Track Cant Measurement – Track Gauge Measurement – Slab Track Adjustment – Slab Track Acceptance – Railway Tamping Measurement – Structural Gauging – Railway Track Clearance – Clearance Analysis – Dynamische Durchfahrtsräume – Dynamic Clearance – Dynamic Envelope – IMU – Inertial Measurement Unit – Tunnelbau – Amberg Tunnel – Tunnelvermessung & Monitoring – Tunnel Laser Scanning – Tunnelprofile – Tunnel Excavation Control – TBM – Drill and Blast – Shotcrete – Spritzbeton – Geophysik – Amberg TSP – Tunnel Seismic Prediction – Geological Forecasting – Fault Detection – Rock Mass – Impact Hammer – Continuous Forecasting – Digitale Zwillinge – Präzisionsmessung – Monitoring-Lösungen – Civil Engineering – Innovation im Untertagebau – High-Accuracy Surveying Systems
  • Tunnelbesatzung befähigen, nicht auf den Vermesser warten - Grundlegende Vermessungsaufgaben werden von der Tunnelbesatzung ohne vorherige Vermessungskenntnisse durchgeführt
  • Höhere Tunnelleistung durch Minimierung der Leerlaufzeiten
  • Erhöhte Qualität - Überprüfung von Abweichungen in Echtzeit
  • Produktive und zuverlässige Kurskontrolle - für den gesamten Tunnelbauprozess
  • Weniger Vermesser vor Ort erforderlich
  • Scannen in Echtzeit - Echtzeit-Scandatenverarbeitung im Tunnelvortrieb und direkte Absteckung von kritischen Bereichen

Eigenschaften

Amberg Technologies – Vermessung – Geomatik – Digitale Infrastruktur – Bahntechnik – Amberg Rail – Gleisvermessung – Gleisinspektion – Gleisdokumentation – Gleisgeometrie EN 13848 – Railway Track Survey – Railway Track As-Built – Railway Track Measurement – Track Measurement Trolley – Railway Track Alignment – Track Defects – Track Documentation – Track Cant Measurement – Track Gauge Measurement – Slab Track Adjustment – Slab Track Acceptance – Railway Tamping Measurement – Structural Gauging – Railway Track Clearance – Clearance Analysis – Dynamische Durchfahrtsräume – Dynamic Clearance – Dynamic Envelope – IMU – Inertial Measurement Unit – Tunnelbau – Amberg Tunnel – Tunnelvermessung & Monitoring – Tunnel Laser Scanning – Tunnelprofile – Tunnel Excavation Control – TBM – Drill and Blast – Shotcrete – Spritzbeton – Geophysik – Amberg TSP – Tunnel Seismic Prediction – Geological Forecasting – Fault Detection – Rock Mass – Impact Hammer – Continuous Forecasting – Digitale Zwillinge – Präzisionsmessung – Monitoring-Lösungen – Civil Engineering – Innovation im Untertagebau – High-Accuracy Surveying Systems
  • Eine Software-Plattform- für alle vermessungstechnischen und geotechnischen Arbeitsschritte bei einem Tunnelprojekt
  • Dank der intuitiven Benutzeroberfläche ist das System schnell einsatzbereit und leicht zu erlernen
  • Illustrierte, leicht nachvollziehbare Arbeitsabläufe
  • Ergebnisse in Echtzeit werden auf intuitive Weise angezeigt
  • Die Benutzerverwaltung gewährleistet die Nachvollziehbarkeit und Kontrolle
  • Cloud-Synchronisation von Messungen und Design mit Amberg Tunnel über Amberg Navigator Cloud
Datenblatt

Lizenzen

  • NEU All-in-One-Jahreslizenz
  • Die Lizenz umfasst:
    • Alle Navigator-Aufgaben - 36 spezielle Tunnelbau-Workflows
    • Lizenz zum Anschluss an jede kompatible Totalstation
    • Navigator Cloud - Cloud-Übertragung von Daten zwischen Büro und Feld
  • Kontaktieren Sie uns für eine Offerte

Amberg Tunnel Software

Amberg Technologies – Vermessung – Geomatik – Digitale Infrastruktur – Bahntechnik – Amberg Rail – Gleisvermessung – Gleisinspektion – Gleisdokumentation – Gleisgeometrie EN 13848 – Railway Track Survey – Railway Track As-Built – Railway Track Measurement – Track Measurement Trolley – Railway Track Alignment – Track Defects – Track Documentation – Track Cant Measurement – Track Gauge Measurement – Slab Track Adjustment – Slab Track Acceptance – Railway Tamping Measurement – Structural Gauging – Railway Track Clearance – Clearance Analysis – Dynamische Durchfahrtsräume – Dynamic Clearance – Dynamic Envelope – IMU – Inertial Measurement Unit – Tunnelbau – Amberg Tunnel – Tunnelvermessung & Monitoring – Tunnel Laser Scanning – Tunnelprofile – Tunnel Excavation Control – TBM – Drill and Blast – Shotcrete – Spritzbeton – Geophysik – Amberg TSP – Tunnel Seismic Prediction – Geological Forecasting – Fault Detection – Rock Mass – Impact Hammer – Continuous Forecasting – Digitale Zwillinge – Präzisionsmessung – Monitoring-Lösungen – Civil Engineering – Innovation im Untertagebau – High-Accuracy Surveying Systems

Die modulare Plattform für mühelose Arbeiten und Nachweise

Ein Softwarepaket für den gesamten Prozess von Tunnelbau und Instandhaltung. Die Verwendung von Amberg Tunnel verringert die Anzahl der für die Arbeiten erforderlichen Software-Pakete, wodurch Lizenzkosten eingespart und der Schulungsaufwand reduziert werden.

  • Projektdefinition in 3D
  • Einfache Messungen
  • Effektive Analyse
  • Automatisierung bei der Berichterstellung
Hier können Sie die Amberg Tunnel Software herunterladen

Häufig gestellte Fragen

Im Büromodul werden die Solldaten und die Messaufgaben definiert. Die Tablet-App steuert das Instrument im Tunnel, wertet die Messungen aus und zeigt Korrekturwerte zum Soll an oder steckt Punkte ab.

Entweder als exportierte .at2nav-Datei per USB (die Messungen kommen als .nav2at-Datei zurück) oder per Synchronisation über den Dienst Amberg Navigator Cloud. Archivierte Projektelemente werden nicht exportiert.

Eine Messaufgabe ist ein wiederkehrender Arbeitsschritt (z. B. Sprengschema, Anker, Profil) und immer an eine Bauphase gebunden. Eine Positionierungsaufgabe führt den Anwender durch die Positionierung des Instruments; sie wird auf Projektebene konfiguriert und ist in allen Vortrieben nutzbar.

Abschlagscan (Blasting round scan), Schichtstärkenscan (Layer thickness scan), Streckenscan (Line scan), Flächenscan (Area scan) und Ebenheitsscan (Undulation scan). Jeder Scannertyp hat eigene Voreinstellungen für die Auflösung. Auf scannenden Leica-Totalstationen (z. B. MS60) benötigen die Scan-Aufgaben eine gültige GeoCOM-Scanning-Lizenz.

Bei der Aufstellung des Instruments prüft Navigator die Qualität anhand vordefinierter Genauigkeitsgrenzen für Position und Orientierung (Sigma-Werte). Gerät die Totalstation während der Messung aus dem Lot, wird der Anwender sofort gewarnt und aufgefordert, die Totalstation neu aufzustellen.

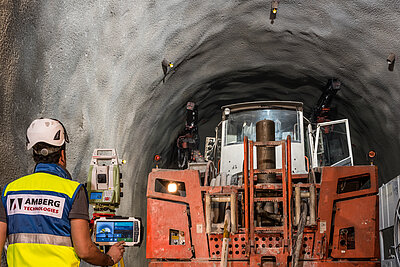

Ja, dafür gibt es eine eigene Aufgabe namens Drill Rig Positioning. Sie misst die am Bohrwagen montierten Prismen automatisch und überträgt die berechneten Koordinaten per WLAN oder USB direkt in die Kabine des Maschinisten.

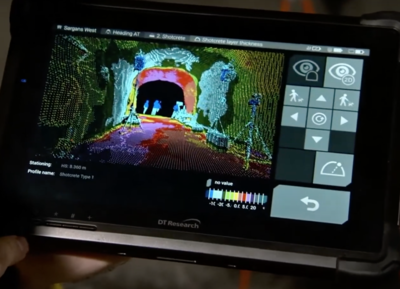

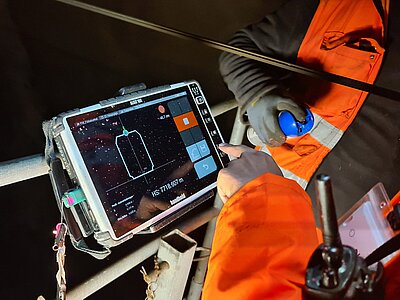

In Amberg Tunnel das As-built-3D-Modell der vorherigen Schicht importieren (zum Beispiel das Ausbruchsmodell) und eine Navigator-Aufgabe Point Check anlegen. Vor Ort die Aufgabe Point Check starten, die mit dieser vorherigen As-built-Schicht verknüpft ist. Die Software zeigt dann laufend die Abweichung von der gewählten As-built-Oberfläche an, sodass der Anwender die Spritzbetonstärke in Echtzeit überwachen kann.

Eine Totalstation misst zwei Prismen am Laserscanner und ein Kugelprisma, das etwa 6 m vom Scanner entfernt aufgestellt ist. Daraus erhält der Scan seine X/Y-Position und seine Orientierung; die Neigung liefert der Kompensator des Scanners, der eingeschaltet und kalibriert sein muss.

Totalstationen von vier Herstellern sowie mehrere Laserscanner; andere Modelle werden nicht unterstützt.

HerstellerPlattformUnterstützte ModelleEingeschränkt oder nicht unterstützt

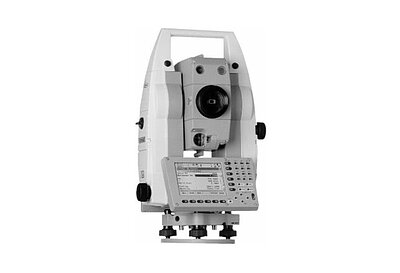

LeicaSmartWorxTPS1200 TCRP, TS30TPS1200 TCRA, TM30 (eingeschränkt)
LeicaVivaTS15 P, TS15 I, TS50, MS50TS15 A, TM50 (eingeschränkt); TS15 M, TS15 G (nicht unterstützt)
LeicaCaptivateTS16 P, TS16 I, TS60, MS60, TS20TS16 A (eingeschränkt); TS16 M (nicht unterstützt)

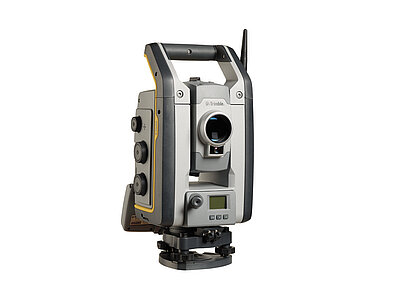

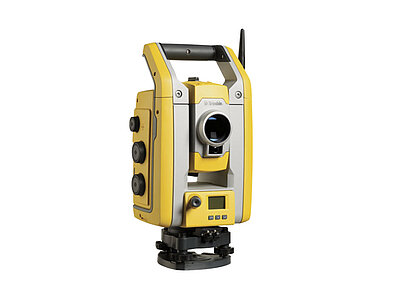

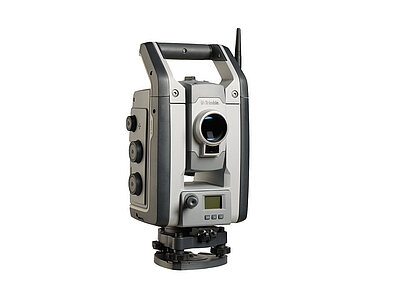

TrimbleS-SerieS7, S9 (mit SureScan); S5, S6, S8, S9 HP (ohne SureScan, langsamere Profilmessung)Aufgaben, die PowerSearch benötigen
TopconMS-Serie, GT-Serie, GTL-1200Aufgaben, die PowerSearch benötigen
SokkiaNET-AXII-Serie, iX-SerieAufgaben, die PowerSearch benötigen

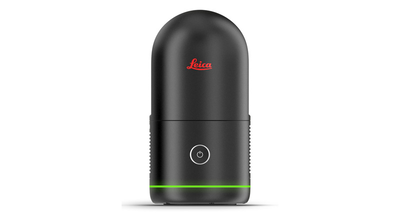

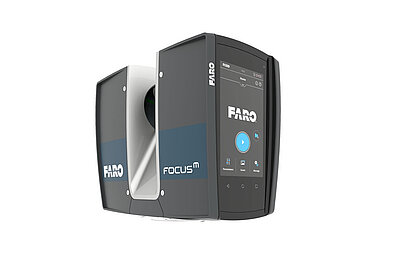

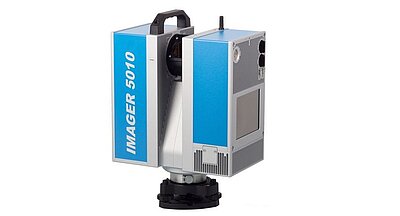

LaserscannerLeica RTC360 / RTC360 LT, Leica BLK360 G1 und G2, FARO Focus Premium, Z+F 5024, Topcon CR-P1, Topcon GTL-1200

Leica-Instrumente benötigen eine GeoCOM-Robotic-Lizenz. Tripod automatic, Drill rig automatic und APM automatic erfordern Leica PowerSearch und sind deshalb auf Trimble, Topcon und Sokkia nicht verfügbar.

Cloud-Lizenzierung für das All-Task-Paket, Unterstützung für die Leica TS20 und das L-Bar-Prisma, Touch-Gesten in Absteckaufgaben (z. B. Rohrschirm, Sprengschema, Ankerung), Übertragung gemessener temporärer Festpunkte an Amberg Tunnel sowie eine Warnung vor dem Ablauf der Lizenz.
