Amberg Tunnelscan

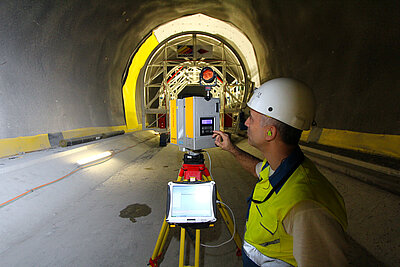

Laser Scanning im Tunnelbau ist ein Standard für jede Baustelle. Nach jedem Abschlag in einem Tunnel wird ein detaillierter Scan des Felsens gemacht. Während die Erfassung schnell erfolgt, ist das Auswerten von grossen Datenmengen eine grosse Herausforderung.

Amberg Tunnelscan erstellt mit Einfachheit aussagekräftige Resultate von Punktwolken. Diese Informationen sind bei jeder Baustelle erforderlich.

Die Office-Software prozessiert Punktwolken, die mit Amberg Navigator, Amberg ScanControl oder mit einem beliebigen System im Tunnel erfasst worden sind. Dank den intelligenten Filtern, welche für die Tunnelanwendung optimiert sind, können die Punktwolken sehr einfach bearbeitet werden.

Interessiert an der Amberg Tunnellösung?

Philippe Matter freut sich auf ein Gespräch mit Ihnen. Nehmen Sie Kontakt auf! Oder laden Sie die Software mit einer Demolizenz herunter und legen Sie los!

Kontaktieren Sie uns

Downloads

  • Softwarepaket zugeschnitten auf Ihre Bedürfnisse, um Punktwolken effizient auszuwerten
  • Einfacher und schneller Datentransfer von grossen Punktwolken vom Tunnel ins Büro
  • Umfangreiche Importmöglichkeiten von Tunnelscans verschiedenster Art (kinematisch oder stationär)

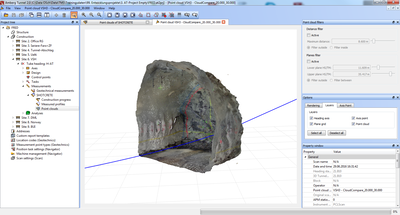

  • Darstellung der Punktwolke in 3D mit Reflektivitätswert oder Echtfarbendarstellung
  • Intelligente Datenfilter für eine effektive Punktwolkenbearbeitung
  • Voll integrierter Arbeitsablauf mit Amberg Navigator und Amberg ScanControl
  • Repositionierung von Scan-Standpunkten für APM
  • Repositionierung von Scans mittels Cloud-zu-Cloud Registration
  • Export von bearbeiteten Punktwolken nach *.pts
Amberg Technologies – Vermessung – Geomatik – Digitale Infrastruktur – Bahntechnik – Amberg Rail – Gleisvermessung – Gleisinspektion – Gleisdokumentation – Gleisgeometrie EN 13848 – Railway Track Survey – Railway Track As-Built – Railway Track Measurement – Track Measurement Trolley – Railway Track Alignment – Track Defects – Track Documentation – Track Cant Measurement – Track Gauge Measurement – Slab Track Adjustment – Slab Track Acceptance – Railway Tamping Measurement – Structural Gauging – Railway Track Clearance – Clearance Analysis – Dynamische Durchfahrtsräume – Dynamic Clearance – Dynamic Envelope – IMU – Inertial Measurement Unit – Tunnelbau – Amberg Tunnel – Tunnelvermessung & Monitoring – Tunnel Laser Scanning – Tunnelprofile – Tunnel Excavation Control – TBM – Drill and Blast – Shotcrete – Spritzbeton – Geophysik – Amberg TSP – Tunnel Seismic Prediction – Geological Forecasting – Fault Detection – Rock Mass – Impact Hammer – Continuous Forecasting – Digitale Zwillinge – Präzisionsmessung – Monitoring-Lösungen – Civil Engineering – Innovation im Untertagebau – High-Accuracy Surveying Systems
  • Die optimierte Datenspeicherung von Punktwolken minimiert Ihren Datenspeicher und erlaubt einen schnellen Zugriff auf grosse Scandaten

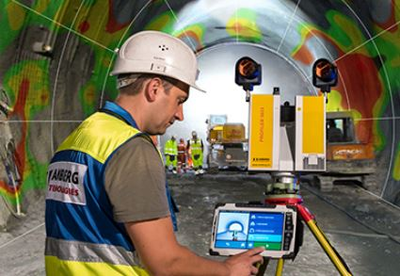

  • Erfassen Sie die Geometrie und das Abbild der gesamten Tunnelstruktur während jeder Bauphase

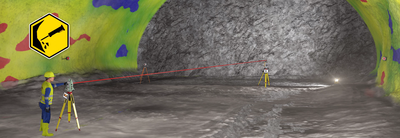

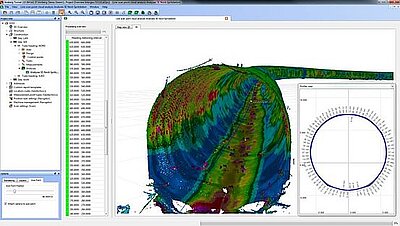

  • Bestimmen Sie alle Bereiche mit Unter- und Überprofil und berechnen Sie Volumen
  • Unerreichte Messgeschwindigkeit mit grösster Datendichte – leistungsfähiger als alle herkömmlichen Verfahren

Verfügbare Module

Amberg Tunnelscan beinhaltet folgende Module

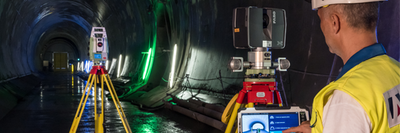

Amberg Tunnelscan Basic

APM-Positionierung, intelligente Filterung von Punktwolken und Streckenscan-Analyse.

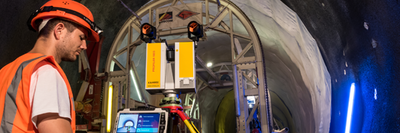

Amberg Tunnelscan Plus

Basic-Funktionen, Abschlagscan-Analyse und Schichtstärken-Analyse. Darüber hinaus ist die Positionierung  von Schachbrett- und Kugelzielen enthalten.

Amberg tunnelscan software

Veredelt Ihre Scandaten

Amberg Tunnelscan erstellt mit Einfachheit aussagekräftige Resultate von Punktwolken. Diese Informationen sind bei jeder Baustelle erforderlich. Die Office-Software prozessiert Punktwolken, die mit Amberg Navigator, Amberg ScanControl oder mit einem beliebigen System im Tunnel erfasst worden sind. Dank der intelligenten Filter, welche für die Tunnelanwendung optimiert sind, können die Punktwolken sehr einfach und schnell bearbeitet werden.

Laden Sie hier die Amberg Tunnelscan-Software herunter

Frequently Asked Questions

Tunnelscan Basic covers management, analysis and reporting of point clouds, with automated sync to Navigator Tablet. Tunnelscan Plus adds more analysis types and advanced export.

Line scan, Blasting round scan, Layer thickness, Undulation and High resolution image.

The ASCII import wizard, plus ZFS, PTS, FLS, PCD, LAS/LAZ, RTC360, CLR and E57. Since 2.27 point clouds of up to 700 million points can be imported.

Instrument resection, APM, B+W checkerboard (manual and automatic), spheres and cloud-to-cloud. Which ones apply depends on the scanner and capture software; plain E57/LAS/PTS/ASCII files allow cloud-to-cloud only.

Scans of successive excavation steps are merged automatically, without manual masking, using only the relevant part of each scan, into one complete measured model of the tunnel.

Evenness control of the shotcrete surface before the waterproofing membrane is installed. It finds problem areas such as protruding rebar, steel girders or rock bolt heads.

With interpolation in the Blasting round scan settings: "From design" uses design points; "From measurements" interpolates linearly from neighbours, within set longitudinal and lateral distances.

A georeferenced image from the point cloud, with gaps filled by interpolated colours, usable in Amberg Inspection or other programs.

Topcon GTL-1200, Topcon CR-P1 and the Z+F 5024 series. Release 2.29 added a "Go to stationing" option in all scanning analyses.
