Millimetergenaue Inspektion der Gleisposition – mit der integrierten Messlösung für Bau und Instandhaltung von Fester Fahrbahn.
Wir freuen uns, Ihr Projekt auszuführen
In Zusammenarbeit mit unseren Technologie-Partnern und internen Spezialisten bieten wir Ihnen massgeschneiderte Lösungen und Geräte auf dem neuesten Stand der Technik.

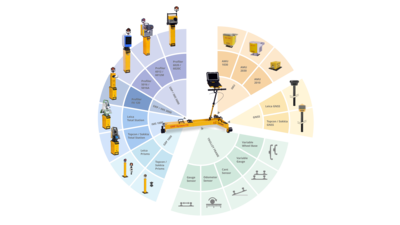

Das Amberg GRP System FX II ist ein Messsystem der neuen Generation, das auf der Grundlage des bewährten GRP Systems FX hergestellt wird.
Amberg Rail Slab Track ist das Modul von Amberg Rail für das Einrichten der Festen Fahrbahn in Echtzeit und die Auswertung von Gleisdaten, die mit dem GRP System FX gemessen wurden. Es enthält das Modul Slab Track Plus, das die Abnahmedokumentation der tatsächlichen Gleislage und weiterer Gleisparameter unterstützt. Das Modul wird auf dem Amberg-Rail-Dongle lizenziert.
Amberg Rail Slab Track unterstützt das Einrichten und die Abnahme bei Neubaustrecken sowie die Instandhaltung bestehender Strecken. Beim Einrichten wird das Gleis in Position gebracht, während die Abweichungen vom Soll in Echtzeit angezeigt werden. Die Abnahme folgt, nachdem das Gleis einbetoniert ist; sie wird dort wiederholt, wo Ausgleichsplatten die Lage verändert haben, und zu einer vollständigen Dokumentation zusammengeführt.

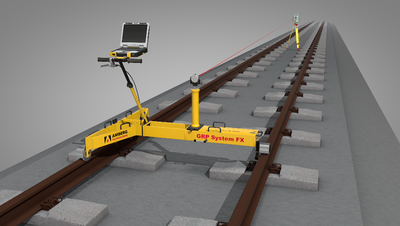

In Amberg Rail Slab Track erfolgt das Einrichten der Festen Fahrbahn immer mit einem GRP-1000-Messwagen und einer Totalstation (TPS). Die Abnahme kann mit dem GRP 1000, dem IMS 1000 im Single- oder Multi-CP-Modus oder dem IMS 3000 gemessen werden. Beide Jobtypen arbeiten mit Solldatensätzen und absoluten Festpunkten.
Beim Einrichten zeigt Amberg Rail Slab Track live die Höhen- und Lageabweichungen der linken und rechten Schiene, die Abweichungen von Spurweite und Überhöhung, die Bezugsschiene, die aktuellen Trassierungselemente, die berechnete Stationierung, die Entfernung zur Totalstation, den Lock- und Akkustatus sowie eine farbcodierte Grafik der gemessenen und geplanten Justierpunkte.
Der automatische Ausgleichsmodus in Amberg Rail Slab Track wird eingesetzt, wenn die Messung dort beginnt, wo das Gleis bereits fixiert ist. Kleine Abweichungen aus Ungenauigkeiten der Totalstationsaufstellung werden auf null zurückgesetzt und linear über das folgende Gleis verteilt, mit einer Länge von 15 m pro Millimeter Abweichung. So bleibt die Gleislage stetig.
Amberg Rail Slab Track bietet eine Überlappungsprüfung, die die aktuelle Messsequenz mit der vorherigen vergleicht und die Lage- und Höhenabweichungen der überlappenden Punkte auflistet. Mindestens ein neuer Gleispunkt muss im bereits gemessenen Bereich liegen. Das Ergebnis kann übernommen, die Aufstellung neu gemessen oder die Abweichungen samt Aufstellungsinformationen als ASCII-Datei exportiert werden.
Amberg Rail Slab Track ermittelt in der Gleisansicht die endgültigen Korrekturen je Schienenkopf in Lage und Höhe. Üblicherweise werden die Korrekturen zuerst an der Bezugs- bzw. Höhenbezugsschiene gesetzt, danach an der anderen Schiene für Spurweite oder Überhöhung; Werte ausserhalb der Grenzwerte erscheinen rot. Die Korrekturliste kann gedruckt oder für die Baufirma als ASCII-Datei exportiert werden.
Ja. Für Abnahme-Jobs mit IMS 1000 und IMS 3000 bietet Amberg Rail Slab Track eine Messvorschau (Measurement Preview), sobald mindestens zwei bekannte Festpunkte erfasst sind. Sie zeigt die Lage-, Höhen-, Überhöhungs- und Spurweitenabweichungen vom Soll im Vergleich zu den Grenzwerten für Feste Fahrbahn aus dem Konfigurationsset. So lassen sich Plausibilität und Vollständigkeit noch vor Ort prüfen.
Ja. Beim Einrichten der Festen Fahrbahn mit dem GRP 1000 wird die im Dialog für eine neue Aufstellung eingegebene Temperatur genutzt, um die gemessene Spurweite über eine Korrekturkurve zu korrigieren. Diese Kurve bildet die unterschiedlichen Verformungen zwischen dem Messwagen des GRP System FX und dem Stahlbeton der Festen Fahrbahn ab.
Amberg Rail Slab Track exportiert Gleisdaten als tabulatorgetrenntes ASCII und als LandXML zur Weiterverwendung als Solldaten und erstellt grafische Berichte sowie Textberichte zu Abweichungen, Abweichungsänderungen und Verwindung. Der Festpunkt-Editor bietet weitere Exporte und Berichte. Mit einer Track-Geometry-Record-Lizenz auf dem Dongle kommt eine TGR-Ansicht mit exportierbaren Grafiken hinzu.
