Amberg Structural Deformation ist eine leistungsstarke Bürosoftware zur Analyse und Berichterstellung von Verformungen in segmentierten Tunnelverkleidungen, mit besonderem Fokus auf Ovalität (Unrundheit).

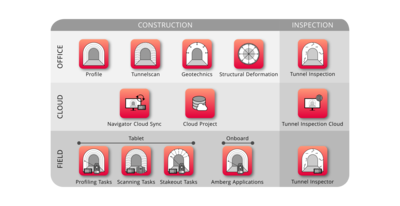

Das Modul vereinfacht die Ovalitätsbewertung anhand von Bestandsprofilen und unterstützt sowohl Laserscanning als auch Tachymeter-Workflows. Es führt Ovalisationsbewertungen gemäß den Richtlinien der International Tunnelling Association (ITA) durch und kann als eigenständiges Werkzeug oder integriert mit Amberg Profile und Tunnelscan als komplette Tunnellösung genutzt werden.
Modulübersicht
Amberg Structural Deformation bietet Werkzeuge zur Sicherstellung der Ausrichtung auf Entwurfsspezifikationen und zur Unterstützung von Wartungsanforderungen. Zu den wichtigsten Funktionen gehören:
Interessiert an einer Amberg Tunnel-Lösung?
Philippe Matter steht Ihnen gerne zur Verfügung. Kontaktieren Sie uns, oder laden Sie die Software mit einer Demolizenz herunter und testen Sie sie direkt selbst.
Amberg Structural Deformation
Simplifying ovality assessment of TBM segmental rings.
Bleiben Sie bei Tunnelprojekten einen Schritt voraus mit Amberg Structural Deformation – Ihr vertrauenswürdiger Partner für präzise Ovalitätsanalysen und mehr.

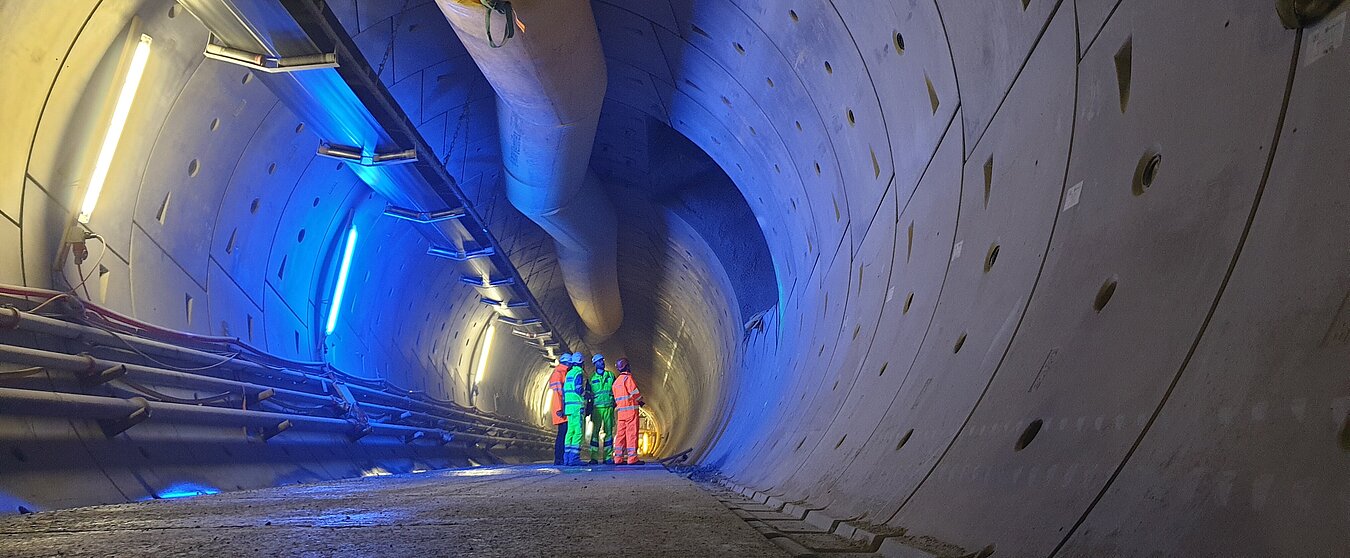

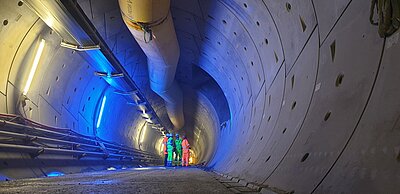

Für die präzise Analyse von Verformungen an TBM-Tübbingringen: um die Toleranzen im Bauzustand nachzuweisen und die strukturelle Integrität vom Bau über den gesamten Lebenszyklus des Tunnels zu verfolgen.
Eine kreisförmige Sollform aus Bögen mit gleichem Radius. Ohne sie liefert die Ovalisationsanalyse keine Ergebnisse.
Die Einschränkung verhindert, dass eine falsche Form eingepasst wird, zum Beispiel eine Lüftungsröhre im TBM-Tunnel.
Sie entfernt vor den geometrischen Berechnungen automatisch Punkte, die nicht zur Auskleidung gehören, etwa Halterungen und Kabel. So beziehen sich die Ergebnisse nur auf die Tunnelwand.
Fünf Methoden, die in den Analyseeinstellungen unter «Ovality calculation» gewählt werden.
| Methode | Grundlage | Ergebnis |
|---|---|---|
| Standard-Ovalitätsformel | Maximaler und minimaler gemessener Innendurchmesser, bezogen auf den Solldurchmesser | % oder ‰ |
| ITA Max-Min-Prozentsatz | Grösste Abweichung vom Solldurchmesser, ob Aufweitung oder Stauchung | % oder ‰, positiv oder negativ |
| Ellipsenbasierte Ovalität | Haupt- und Nebenachse der Best-Fit-Ellipse, bezogen auf den Solldurchmesser | % oder ‰ |
| Maximale Durchmesserdifferenz | Grösste Abweichung vom Solldurchmesser, Aufweitung oder Stauchung | Absoluter Abstand (Einheit der Abweichung) |
| Ovalisation (BTS, 4. Ausgabe) | Maximaler und minimaler Innendurchmesser gemäss Spezifikation der British Tunnelling Society; seit Version 2.28 | % oder ‰ |

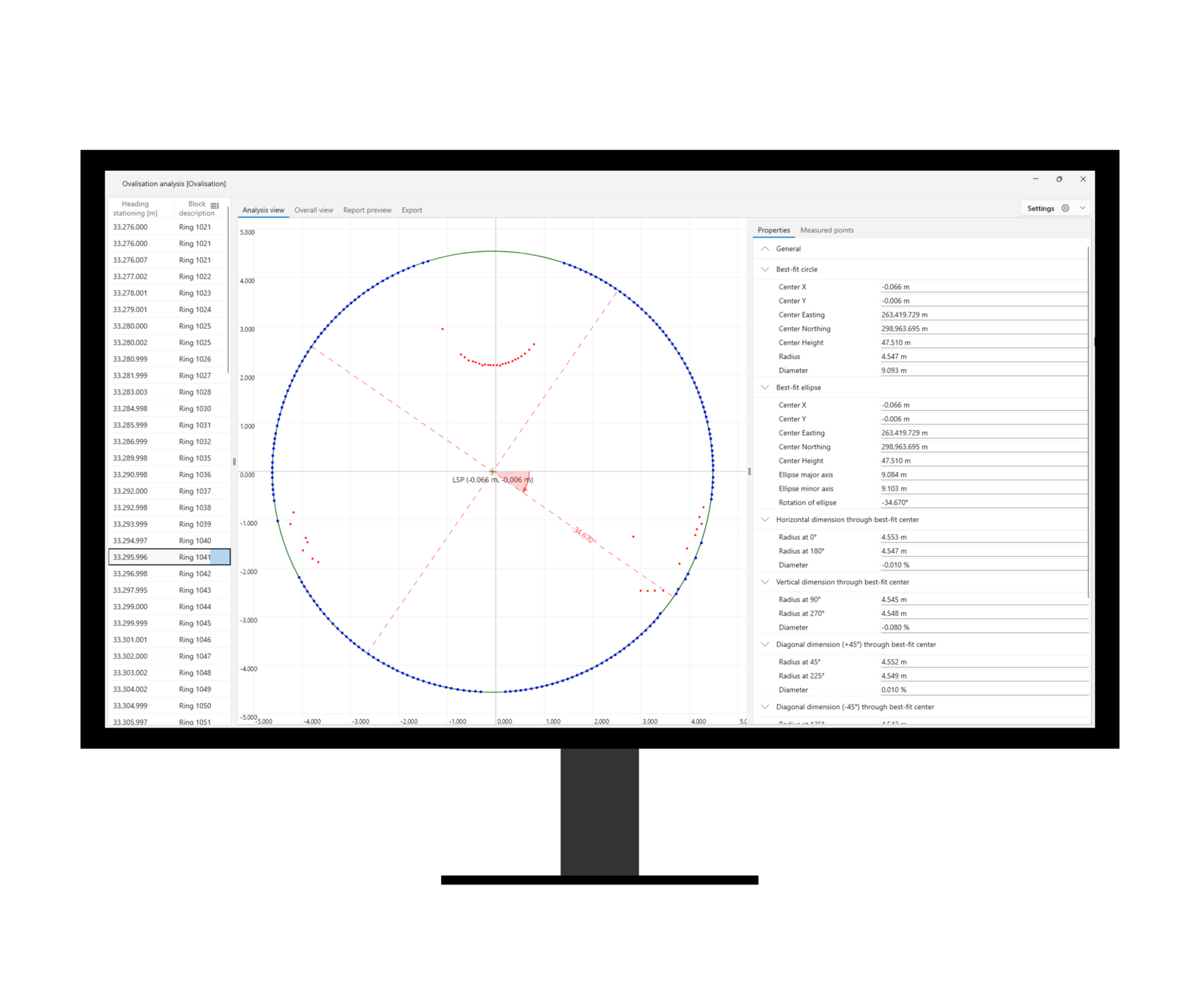

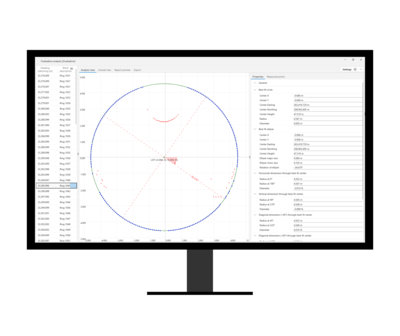

Horizontal, vertikal und beide Diagonalen (+45° und −45°), vom Best-Fit-Zentrum zu den Best-Fit-Sektoren. Eine zweite Option misst horizontale und vertikale Abmessungen durch die Sollachse.
Er ist das Zentrum des Best-Fit-Kreises bzw. der Best-Fit-Ellipse. Mit ihm lässt sich eine Ist-Achse (As-built-Achse) berechnen.

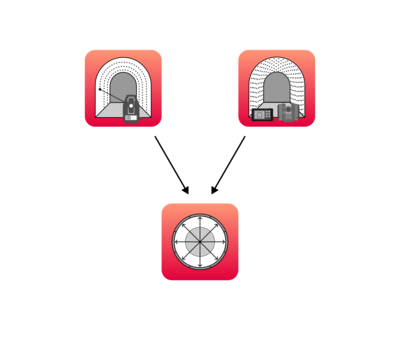

Punktwolken werden nicht direkt analysiert: Beim Import in den Editor «Measured profiles» werden sie in regelmässigen Abständen in Profile geschnitten. Unterstützte Punktwolkenquellen:
Bei LAS- und E57-Dateien lässt sich die Einheit auf Meter, ft (US) oder ft (Int) einstellen.
Profildaten (keine Punktwolken) können ausserdem aus der Synchronisation mit Navigator Tablet, aus Amberg Applications oder aus ASCII-Profildateien stammen.

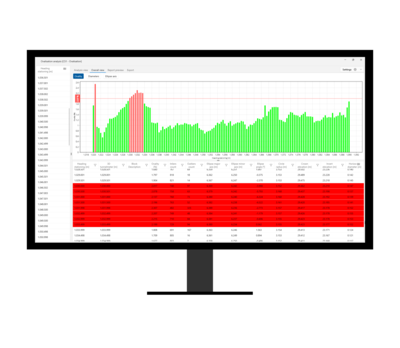

Mit «Highlight value above»: Profile, deren Ovalität den Grenzwert überschreitet, werden im Profilnavigator, in der Gesamttabelle (Overall) und im PDF-Bericht farbig markiert. Die Ovalität kann in % oder ‰ angezeigt werden.

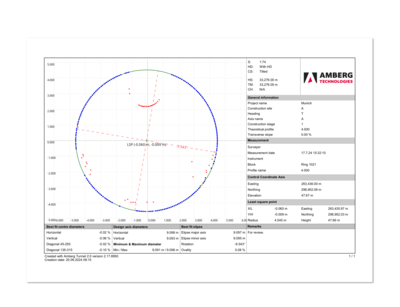

PDF-Berichte, 2D- und 3D-DXF sowie Textberichte. Diagramme lassen sich zudem per Rechtsklick als Bild speichern oder kopieren.
