Modulare Systemlösung für manuelle und automatische Lichtraumvermessung, einschliesslich eines leistungsfähigen Werkzeugs für statische und dynamische Lichtraumanalysen.
Wir freuen uns, Ihr Projekt auszuführen
In Zusammenarbeit mit unseren Technologie-Partnern und internen Spezialisten bieten wir Ihnen massgeschneiderte Lösungen und Geräte auf dem neuesten Stand der Technik.

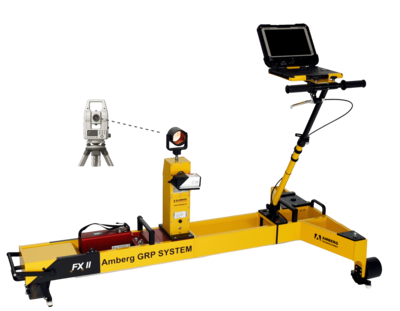

Das Amberg GRP System FX II ist ein Messsystem der neuen Generation, das auf der Grundlage des bewährten GRP Systems FX hergestellt wird.
Amberg Rail Clearance ist das Modul von Amberg Rail für die Messung, Auswertung und Analyse des Lichtraums. Es gibt zwei Ausbaustufen: Clearance Basic prüft mit dem Profiler FX120 gemessene Querprofile gegen ein theoretisches Lichtraumprofil; Clearance Plus wertet hochaufgelöste Scandaten aus GRP- und IMS-5000-Messungen aus und bietet unter anderem Lichtraumkarten sowie Punktwolken-, Bild- und Profilexport.

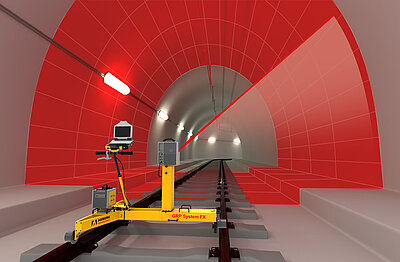

Mit Lichtraumanalysen prüfen Bahnen den Raum rund um ihre Gleise, damit Züge, die dem Fahrzeugbegrenzungsprofil bzw. der kinematischen Hüllkurve entsprechen, auf kein Hindernis treffen. Die Messung der tatsächlichen Lichtraumverhältnisse entlang einer Strecke zeigt zudem, ob Lademassüberschreitungen dort fahren können und welche Grösse höchstens möglich ist. Amberg Rail Clearance nutzt dafür Lasermessungen des GRP- und IMS-Systems.

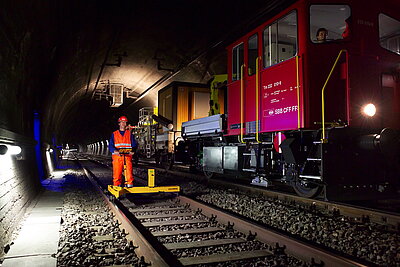

Clearance-Jobs lassen sich mit dem GRP 3000, dem GRP 5000 oder dem IMS 5000 messen. Beim GRP 3000 dient der Profiler FX als Profilmessgerät, der einzelne Querprofile aufnimmt. Beim GRP 5000 und IMS 5000 ist das Profilmessgerät ein Laserscanner, dessen Daten Amberg Rail zu Punktwolken, Profilen und Lichtraumkarten verarbeitet.
Der Unterschied liegt in der Art der Koordinaten: Ein relativer Job misst Stationierung und Querabstand der Punkte, ein absoluter Job liefert für jeden Punkt Ost-, Nord- und Höhenwert. Absolute Jobs mit GRP 3000 und GRP 5000 nutzen eine Totalstation oder einen GPS-Sensor; absolute Jobs mit dem IMS 5000 beziehen die Punktwolke auf gescannte Festpunkte.
Mit dem IMS 5000 wird der Messwagen je nach geforderter Auflösung entlang des Gleises mit bis zu 1,0 m/s geschoben; beim Passieren von Zielzeichen, die später als Festpunkte dienen, wird auf 0,1 m/s verlangsamt. Der Amberg Profiler 6020/6020C scannt mit bis zu 2,2 MHz; für diese Datenrate ist das Panasonic Toughbook G2 erforderlich.
Ja. Amberg Rail Clearance unterstützt die Einzelgleisanalyse, bei der ein Gleis in Ist- oder Solllage geprüft wird, und die Doppelgleisanalyse, bei der zwei Gleise in Solllage geprüft werden. Dafür werden Solldaten für beide Gleise benötigt. Für eine Analyse zweier Gleise in Istlage wird die Ist-Geometrie aus einer Survey- oder Tamping-Application übernommen und in Solldaten umgewandelt.
Ja. Amberg Rail unterstützt die Berechnung und Analyse des dynamischen Lichtraums, sofern die Lichtraumformen und Berechnungsformeln aus dem Regelwerk des Betreibers in die Software integriert sind. Dynamische Profile werden von Amberg Technologies programmiert, erscheinen als vordefinierte Formen und sind lizenzgeschützt. Umsetzungen gibt es bereits für mehrere Bahnbetreiber; für weitere kann der Support von Amberg Technologies kontaktiert werden.
Amberg Rail Clearance exportiert Punktwolken als PTS, LAS, LAZ, LAS/LAZ 2.5D oder als benutzerdefinierte ASCII-Datei. Die Kartenansicht lässt sich als TIFF-Bild mit optionalem ESRI-World-File exportieren. Positionen erkannter Objekte (z. B. Schienenkopf, Bahnsteigkante) werden als DXF oder ASCII ausgegeben. Zudem lassen sich grafische Berichte und ein Mängelbericht für Gleisabschnitte mit festgestellten Lichtraumproblemen erstellen.
In der Profilansicht von Amberg Rail Clearance lassen sich ausgewählte Profile nach ASCII, als DXF in 2D, 2.5D oder 3D, als ClearRoute-Dateien für den Upload ins Datenportal von Network Rail UK sowie nach TopoRail und LIRA exportieren. Die Ergebnisse von Abstandsberechnungen zwischen Lichtraumprofil und Punkten können als ASCII-Datei gespeichert werden.
Ja. Amberg Rail Clearance bietet Erkennungswerkzeuge für Bahnsteigkanten, Einstiegsabstände, Fahrleitungen und benachbarte Schienenköpfe, die aus einer Clearance-Application heraus gestartet werden. Die Parameter für Fahrleitungs- und Schienenkopferkennung werden in den Eigenschaften der Application festgelegt; für die Bahnsteigkanten- und Einstiegsabstandserkennung öffnet sich jeweils ein eigener Dialog für Einstellungen und Ausführung.
